Как выбрать пропорциональный пульт дистанционного управления с джойстиком для крана?

Переход на пульт дистанционного управления с пропорциональным джойстиком напрямую влияет на точность позиционирования груза, безопасность оператора и время цикла. Для перемещения тяжелых материалов требуется нечто большее, чем просто команды направления; он требует абсолютной текучести воздуха. В отличие от обычных кнопочных подвесок, пропорциональные контроллеры требуют тщательного согласования с гидравликой, электрической инфраструктурой и рабочей средой вашего крана. Несогласованная система приводит к резким движениям, что может привести к серьезным авариям и опасному раскачиванию груза. Мы понимаем, насколько огромен выбор оборудования, когда приходится сталкиваться со сложными техническими характеристиками. В этом руководстве представлена ​​структура технической оценки, позволяющая выбрать правильную систему без перерасхода на ненужные функции. Вы узнаете, как согласовать выходные сигналы, проверить критические рейтинги безопасности и выбрать оптимальную технологию передатчика для ваших лифтов.

Ключевые выводы

• Точность диктует аппаратное обеспечение: согласуйте выходной сигнал джойстика (напряжение, ШИМ или шина CAN) точно с пропорциональными гидрораспределителями вашего крана.

• Окружающая среда управляет частотой: выберите приемник беспроводного передатчика с расширенным спектром со скачкообразной перестройкой частоты (FHSS) для обхода тяжелых промышленных радиочастотных помех.

• Долговечность требует особенностей: необходимо использовать датчики Холла вместо механических потенциометров для предотвращения мертвых зон и физического износа промышленного джойстика.

• Соответствие не подлежит обсуждению: проверьте сертификаты ISO 13849-1 (PL) или IEC 62061 (SIL) для схемы аварийного останова (E-Stop).

Оцените тип вашего крана и профиль применения

Классифицировать оборудование

Вы должны начать с анализа вашего конкретного класса машины. Разные подъемные машины требуют совершенно разных приоритетов интерфейса. Например, пульт дистанционного управления джойстиком башенного крана работает исключительно на открытом воздухе. Эта установка требует предельного диапазона сигнала и агрессивной защиты от атмосферных воздействий от дождя, солевых брызг и деградации от ультрафиолета. Мостовые или мостовые краны работают внутри помещений. Они сталкиваются с совершенно другим набором проблем. Заводские цеха создают сильные радиочастотные помехи. Стальные балки случайным образом отражают сигналы. Вам также часто требуются возможности синхронизации нескольких подъемников для тандемных внутренних лифтов.

Оцените динамику нагрузки

В каждой отрасли грузы перемещаются по-разному. Определите свою конкретную потребность в микрорегулировке скорости. Размещение хрупкой сборки требует небольших движений во избежание разрушения компонентов. Заливка бетона требует постоянного и предсказуемого контроля жидкости во избежание разбрызгивания. Слепые подъемники представляют собой сложную задачу. Оператор полностью полагается на наблюдателя. Им нужна система, которая преобразует движения минутной стрелки в невероятно медленные и преднамеренные движения подъемника. Истинная пропорциональная передача сигналов делает возможными эти микрорегулировки.

Определите мобильность оператора

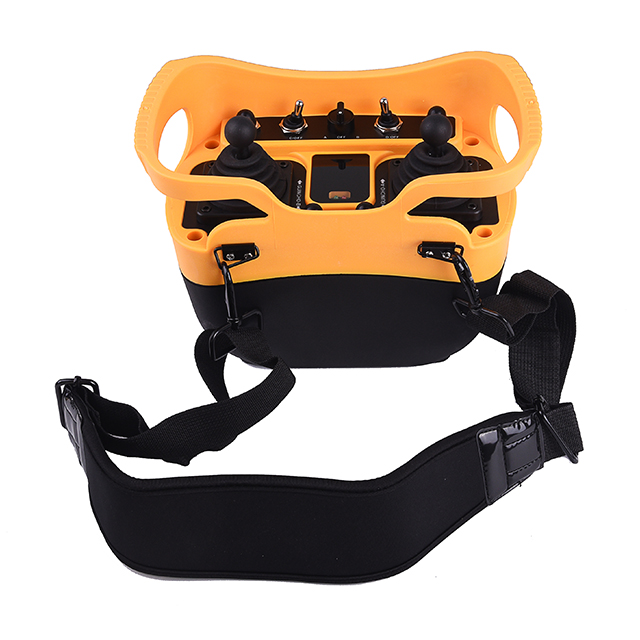

Наметьте, где ваши операторы должны стоять во время типичной смены. Им нужна оптимальная прямая видимость для каждого подъема. Ограничение их передвижения снижает запас прочности. Эргономика здесь играет огромную роль. Пульт дистанционного управления в стиле «живот» распределяет вес между плечами и бедрами. Такая конструкция предотвращает сильную усталость поясницы и шеи во время десятичасовой смены. Учитывайте физическую нагрузку, которую ежедневно несет ваша команда.

Рекомендации по профилированию приложений

1. Проверьте свое физическое рабочее пространство на наличие слепых зон сигнала.

2. Следите за своими операторами, чтобы наметить их ежедневные маршруты прогулок.

3. Задокументируйте конкретные уровни воздействия погодных условий для всего наружного оборудования.

4. Еженедельно измеряйте самые тяжелые и деликатные грузы, перевозимые.

Пропорциональное и ступенчатое: определение разрешения управления

Пропорциональное преимущество

Базовые ступенчатые контроллеры основаны на различных скоростных передачах. Вы нажимаете кнопку для переключения первой, второй или третьей скорости. Это создает резкие переходы. Истинное пропорциональное управление краном позволяет бесступенчато и бесконечно изменять скорость в зависимости от угла отклонения джойстика. Нажатие на палку слегка расползает подъемник. Дальнейшее нажатие плавно ускоряет нагрузку. Эта текучесть исключает маятниковое раскачивание груза. Это также предотвращает сильные гидравлические удары. Гидравлический удар со временем повреждает дорогостоящие уплотнения и стенки цилиндров.

Сенсорная технология

Внутренние датчики обеспечивают долговременную точность. Традиционные потенциометры используют механические дворники, скользящие по карбоновым направляющим. Они изнашиваются физически. Попадание пыли ухудшает их точность. В конечном итоге они создают опасные «мертвые зоны», в которых движение джойстика не дает результата. Датчики Холла предлагают современную альтернативу. Они используют магнитные поля для обнаружения изменений положения. Они не имеют точек механического контакта. Бесконтактная конструкция делает их очень прочными и невосприимчивыми к пыли и влаге.

Сравнительная таблица сенсорных технологий

Согласование выходного сигнала

Вы не можете купить пульт исключительно из-за его физического дизайна. Контроллер должен выдавать определенный электрический сигнал, который требуется вашей машине. Вы должны идеально подобрать преобразователь к вашему ПЛК или гидравлическим клапанам. Типичные промышленные сигналы включают аналоговое напряжение (0–10 В), токовые петли (4–20 мА), цифровые протоколы CANopen или прямую ШИМ (широтно-импульсную модуляцию). Правильно настроенный пропорциональный джойстик дистанционного управления краном полностью зависит от этого сигнального подтверждения. Подача напряжения 0–10 В на клапан, ожидающий ШИМ, приводит к полному отказу системы.

Оцените архитектуру приемника беспроводного передатчика

Радиочастотный диапазон и задержка

Перед покупкой установите строгие требования к базовому диапазону. Оцените, требуется ли вашему объекту покрытие в 100 метров или более 300 метров для открытых дворов. Характеристики диапазона ничего не значат без низкой задержки. Задержка представляет собой задержку между движением руки и реакцией крана. Приемлемые пороги задержки составляют менее 50 миллисекунд. Время отклика менее 50 миллисекунд кажется мгновенным. Высокая задержка заставляет операторов чрезмерно корректировать движения, создавая опасные колебания маятника.

Уменьшение помех

Современные промышленные зоны переполнены невидимым шумом. В заводских цехах установлены десятки Wi-Fi-роутеров. Тяжелая техника генерирует электромагнитные поля. Плотные стальные конструкции непредсказуемо отражают радиоволны. Вам нужна технология расширения спектра со скачкообразной перестройкой частоты (FHSS). FHSS переключается на десятки радиоканалов несколько раз в секунду. Если он сталкивается с заблокированным каналом, он просто переключается на свободный. Такое динамическое переключение гарантирует бесперебойную связь.

Сопряжение и резервирование

Передатчики сталкиваются с жестокими условиями. Вилочные погрузчики раздавят их. Они падают с высоких подиумов. Когда передатчик выходит из строя, затраты, связанные с простоем, быстро возрастают. Оцените легкость замены вышедшего из строя узла. В современных системах используются электронные ключи или смарт-карты RFID. Вы просто вставляете старую карту в новую коробку. Он мгновенно синхронизируется. Вам никогда не придется подниматься и перепрограммировать приемник беспроводного передатчика, установленный на кране, вручную. Такое резервирование по принципу «подключи и работай» экономит часы труда по техническому обслуживанию.

Распространенные ошибки беспроводной связи

• Игнорирование существующих заводских диапазонов Wi-Fi при выборе частоты.

• Покупка системы без функции автоматического переключения каналов.

• Невозможно держать на полу предварительно спаренный резервный передатчик.

Интеграция оборудования и совместимость клапанов

Аудит гидравлической системы

Вы должны провести глубокую проверку существующих клапанов. Многие старые машины используют стандартные катушки включения/выключения. Эти основные клапаны просто полностью открываются или плотно закрываются. Они не могут модулировать поток жидкости. Для модернизации требуется специальное электрогидравлическое оборудование. Вам нужны совместимые пропорциональные моноблочные или секционные клапаны. Секционные клапаны позволяют объединять несколько секций управления вместе. Они предлагают отличную модульность для сложных подъемных установок.

Модернизация реальности

Модернизация старого, чисто механического крана требует терпения и правильных запчастей. Вы не можете прикрепить цифровой приемник непосредственно к ручным рычагам. Необходимо установить электрогидравлические интерфейсные модули. Эти преобразовательные коллекторы принимают цифровые сигналы и преобразуют их в гидравлическое управляющее давление. Это управляющее давление смещает основные направляющие золотники. Соответствующий бюджет на эти гидравлические конверсионные блоки. Зачастую они стоят столько же, сколько и электроника.

Электропроводка и установка

Никогда не идите на компромисс в отношении физических корпусов. Приемный блок живет на мосту крана. Он сталкивается с жиром, сильным нагревом и сильной вибрацией. Обеспечьте степень защиты от воздействия окружающей среды IP65 или IP66. Эти характеристики гарантируют защиту от струй воды под высоким давлением и микроскопической пыли. Требуйте стандартизированных жгутов проводов. Предварительно смонтированные жгуты с цветовой маркировкой исключают догадки. Они безопасно ускоряют интеграцию. Использование технологии CAN-шины еще больше упрощает эту задачу, сокращая количество толстых пучков проводов до четырех основных кабелей.

Проверка стандартов безопасности и эргономической долговечности

Соответствие требованиям безопасности (EEAT)

Отраслевые стандарты безопасности служат вашей максимальной защитой от ответственности и несчастных случаев. Никогда не доверяйте непроверенным утверждениям. Ищите независимые сертифицированные рейтинги безопасности. Функция аварийного останова (E-stop) представляет собой ваш критически важный спасательный круг. Он должен соответствовать классификации PL-d или PL-e согласно ISO 13849-1. Альтернативно проверьте соответствие SIL 3 согласно IEC 62061. Эти структуры требуют перекрестного мониторинга с двумя реле. Если одно реле безопасности выходит из строя, резервное реле мгновенно отключает питание.

Функции активной безопасности

Пассивная безопасность зависит от оператора. Активная безопасность вмешивается автоматически. Требуйте «мертвых» выключателей. Для их работы требуется постоянное, целенаправленное давление. Если оператор теряет сознание, машина немедленно останавливается. Датчики наклона и падения обеспечивают важнейшую защиту. Если оператор споткнулся и уронил контроллер, внутренний акселерометр обнаружит падение. Он автоматически отключает питание до того, как пульт упадет на землю. Автоматическое отключение за пределами допустимого диапазона предотвращает «неконтролируемую» нагрузку при ухудшении сигнала.

Промышленная надежность

Хлипкие пластиковые корпуса разбиваются на сталелитейных заводах. Укажите корпуса, армированные стекловолокном. Они поглощают сильные удары, не растрескиваясь. Промышленный джойстик должен выдерживать суровые ежедневные нагрузки. Обратите внимание на тактильную обратную связь. Операторы надевают толстые кожаные защитные перчатки. Они должны чувствовать положительные «щелчки» и сопротивление при перемещении палочек. Если элементы управления кажутся мягкими, операторы теряют пространственное восприятие.

Жизненный цикл батареи

Химический состав аккумуляторов определяет ваш ежедневный темп работы. Старые NiMH аккумуляторы страдают от эффекта памяти. Они быстро выходят из строя при неправильной зарядке. Литий-ионные аккумуляторы обеспечивают превосходную производительность. Они дольше держат заряд и меньше весят. Ищите аккумуляторы с возможностью горячей замены. Операторы могут заменить мертвый пакет за считанные секунды, не выключая кран. Целевое время непрерывной работы превышает 20 часов на одной зарядке. Это гарантирует бесперебойную работу в две смены.

Заключение

Выбор правильного интерфейса выходит далеко за рамки сравнения цен. Правильный выбор безупречно сочетает в себе прецизионную совместимость клапанов и выживаемость в суровых условиях окружающей среды. Пропорциональная система коренным образом меняет способ перемещения тяжелых материалов вашей командой при условии, что она четко интегрируется с уникальной архитектурой вашей машины. Начните процесс выбора методично.

Всегда начинайте с проверки текущих гидравлических клапанов крана и логики ПЛК, прежде чем смотреть на бренды передатчиков. Изучите радиочастотный ландшафт вашего завода. Отдавайте предпочтение независимым сертификатам безопасности, а не громким маркетинговым заявлениям. Для завершения обновления выполните следующие важные шаги:

• Проконсультируйтесь с квалифицированным системным интегратором, чтобы проверить соответствие выходного сигнала.

• Запросите подробные технические характеристики, чтобы подтвердить, что значения задержки остаются ниже 50 миллисекунд.

• Оцените чертежи САПР, чтобы спланировать безопасные, виброизолированные места установки приемника.

• Проверьте физический эргономический вес поясного ящика, чтобы предотвратить утомление оператора.

Часто задаваемые вопросы

Вопрос: Могу ли я установить на кран пропорциональный дистанционный джойстик с двухпозиционными клапанами?

О: Нет. Для использования пропорциональных сигналов необходимо установить электрогидравлические пропорциональные клапаны или преобразовательный коллектор. Стандартные двухпозиционные золотники открываются или закрываются только полностью. Они не могут модулировать поток жидкости для переменных скоростей.

Вопрос: Какова стандартная задержка для промышленного джойстика?

Ответ: Качественные промышленные системы работают с почти нулевой задержкой, обычно от 15 до 40 миллисекунд. Это гарантирует, что груз мгновенно реагирует на движения вашей руки. Высокая задержка приводит к чрезмерной коррекции и опасному эффекту маятника.

Вопрос: Как предотвратить помехи сигнала на заводе с несколькими мостовыми кранами?

О: Используйте системы с автоматическим управлением частотой и уникальными идентификационными кодами (более 16-битной адресации), чтобы передатчики разговаривали только со своими сопряженными приемниками. Технология расширения спектра со скачкообразной перестройкой частоты (FHSS) активно обходит перегруженные каналы.
